Uppdraget gällde nyinstallation av elcentral och jordfelsbrytare i Höllviken, Vellinge, Skåne län. Arbetet inleddes med statuskontroll av befintlig anläggning, lastberäkning och genomgång av behov per utrymme för att dimensionera grupper och skydd på rätt nivå. Vi tog fram ett uppdaterat enlinjeschema och planerade för framtida tillägg, som exempelvis nya kökskretsar eller utomhusmiljöer. För att minimera driftavbrott ordnades temporär matning under omkopplingen, och därefter gjordes en kontrollerad frånkoppling med låsning och skyltning innan demontering av gamla delar.

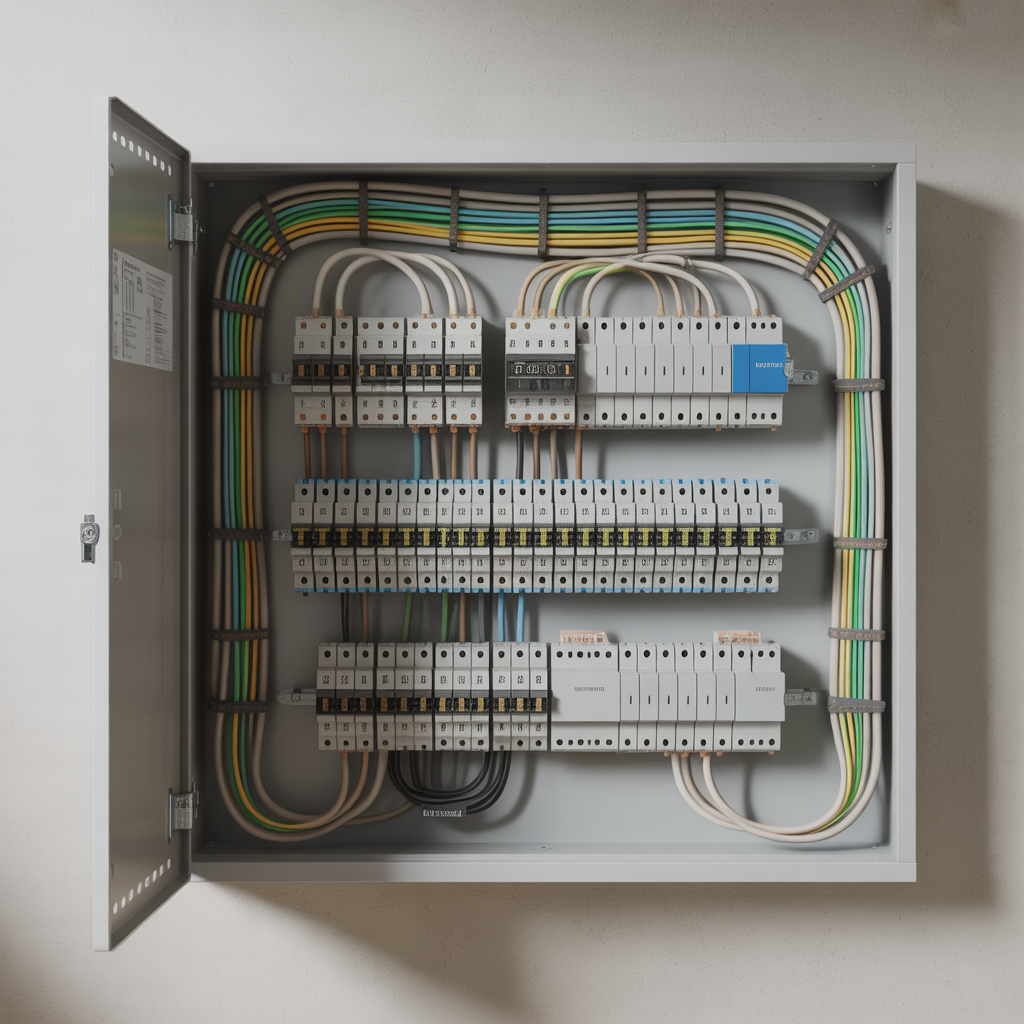

Den nya centralen utfördes som en kapslad normlösning med DIN-skenor, tydlig fasmärkning och separata skenor för neutral- och skyddsledare. Matarkabel och gruppledningar dimensionerades efter längd, belastning och utlösningsvillkor enligt gällande elinstallationsregler, och vi använde fintrådiga ledare med ändhylsor för rena anslutningar. Gruppfördelningen delades över flera jordfelsbrytare typ A, 30 mA, för att minska påverkan vid eventuellt fel och öka driftsäkerheten; viktiga funktioner separerades där det var motiverat. Överspänningsskydd typ 2 integrerades i centralen med korrekt koordinering mot matningssäkringar. I anläggningsdelen där inkommande system krävde det genomfördes TN-C till TN-S-separering med korrekt skyddsutjämning. Samtliga kablar fixerades och klamrades med rätt avstånd, reservmoduler lämnades för framtida utbyggnad och varje grupp märktes med tydlig och beständig märkning. Eventuella plåtarbeten kring kapsling och genomföringar samordnades med plåtslagare vellinge.
Kvalitetssäkringen omfattade isolationsprovning, kontinuitetsmätning av skyddsledare, slingimpedansmätning samt verifiering av frånkopplingstider. Jordfelsbrytare funktionsprovades med instrument för att säkerställa utlösning inom rätt tider vid nominell felström, och provning upprepades efter belastningstest. Vid färdigställande genomfördes en visuell kontroll av krymppunkter och skruvförband, samt en termisk kontroll under last för att upptäcka eventuella övergångsresistanser. Kunden fick uppdaterad gruppförteckning, mätprotokoll och driftinformation kring belastningsbalans och periodiskt test av jordfelsbrytare. Slutligen städades arbetsplatsen, centralen plomberades där det krävdes och anläggningen sattes i normal drift.
Ska din elcentral moderniseras med korrekt gruppindelning och jordfelsbrytare, hör av dig så tar vi fram ett genomtänkt upplägg för just din anläggning.
