Uppdraget gällde installation av laddbox för elbil med jordfelsbrytare typ B i Ersboda, Umeå, Västerbottens län. Elektrikerna hos våra samarbetspartners inledde med en genomgång av befintlig elcentral, huvudsäkring och möjliga kabelvägar mellan central och parkeringsplats. Dimensioneringen utgick från förväntad laddström och tillåtet spänningsfall, samt krav i SS 436 40 00 och Elsäkerhetsverkets föreskrifter. Förläggningen planerades för korta sträckor, robust mekaniskt skydd och god serviceåtkomst, och håltagningar genom yttervägg utfördes med rätt lutning och brandklassad tätning för att undvika fukt- och brandspjälkning.

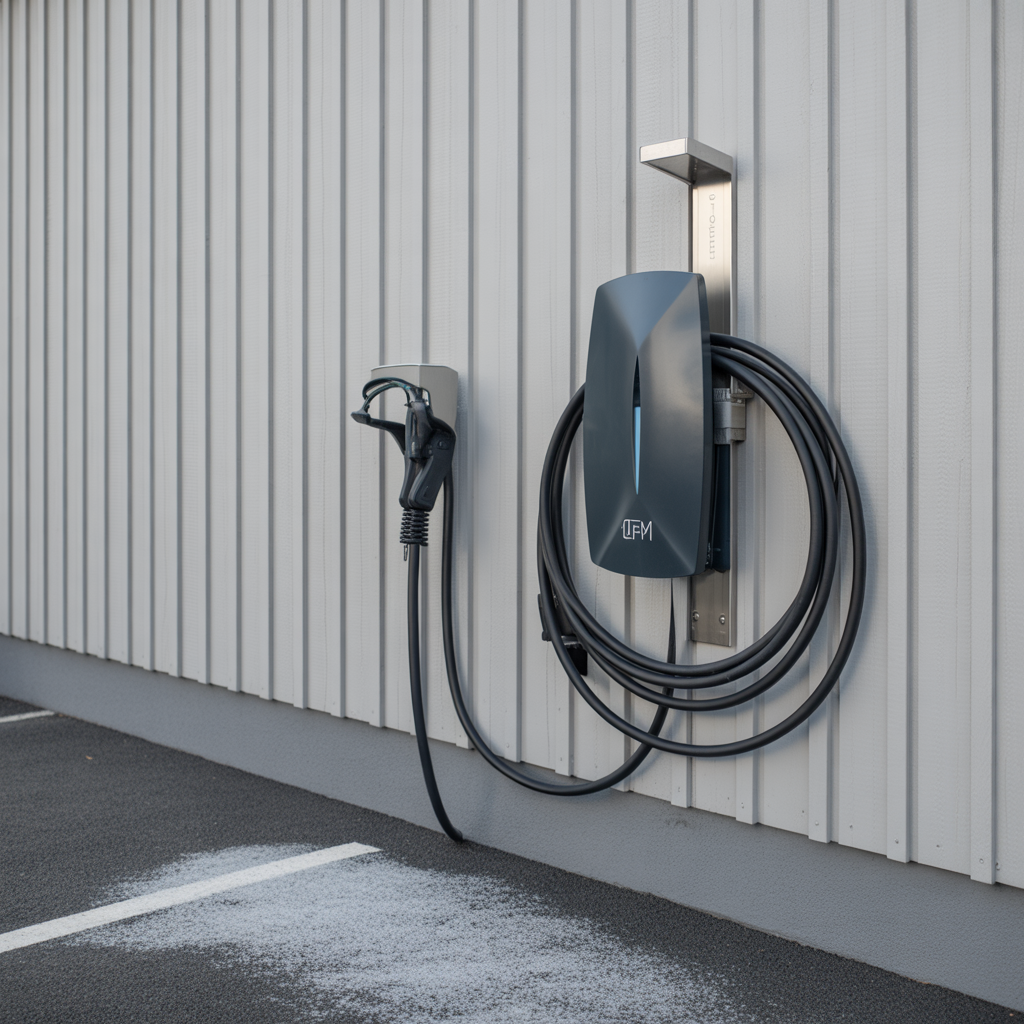

Som matning drogs halogenfria installationskablar i skyddsrör utomhus och i kanal inomhus, med rostfria infästningar och UV-beständigt ytskydd där det behövdes. I normcentralen monterades trepolig dvärgbrytare med anpassad karakteristik samt separat jordfelsbrytare typ B för att hantera likströmskomponenter från laddutrustningen. Ett överspänningsskydd typ 2 sattes in för att skydda anläggningen mot transienta överspänningar. Laddboxen placerades i lämplig arbetshöjd, med kapslingsgrad anpassad för utomhusmiljö, och kabelhållare installerades för att undvika mekaniskt slitage. Där det var motiverat förbereddes lastbalansering mot huvudsäkringen genom strömavkänning i servisintaget.
Före idrifttagning utförde våra etablerade elfirmor kontroll enligt entreprenörens egenkontrollprogram: kontinuitetsmätning av skyddsledare, isolationsprov, kontroll av kortslutningsström och impedans för korrekt frånkopplingstid, samt provning av jordfelsbrytare typ B med instrument som även verifierar respons vid likströmsrester. Samtliga anslutningar drogs momentriktigt och efterkontrollerades av elektrikern. Märkning och uppdaterad gruppförteckning togs fram, tillsammans med relationshandlingar och drift- och skötselinstruktioner. Avslutningsvis genomfördes funktionsprovning tillsammans med beställaren, inklusive laddtest och genomgång av säker användning och rutiner för lastbalansering. Vid behov hanterades för- och färdiganmälan till nätägaren.
Välkommen att höra av dig om du planerar laddbox hemma eller i föreningen, så sätter vi dig i kontakt med våra utvalda elfirmor som tar hand om allt från planering till idrifttagning.
