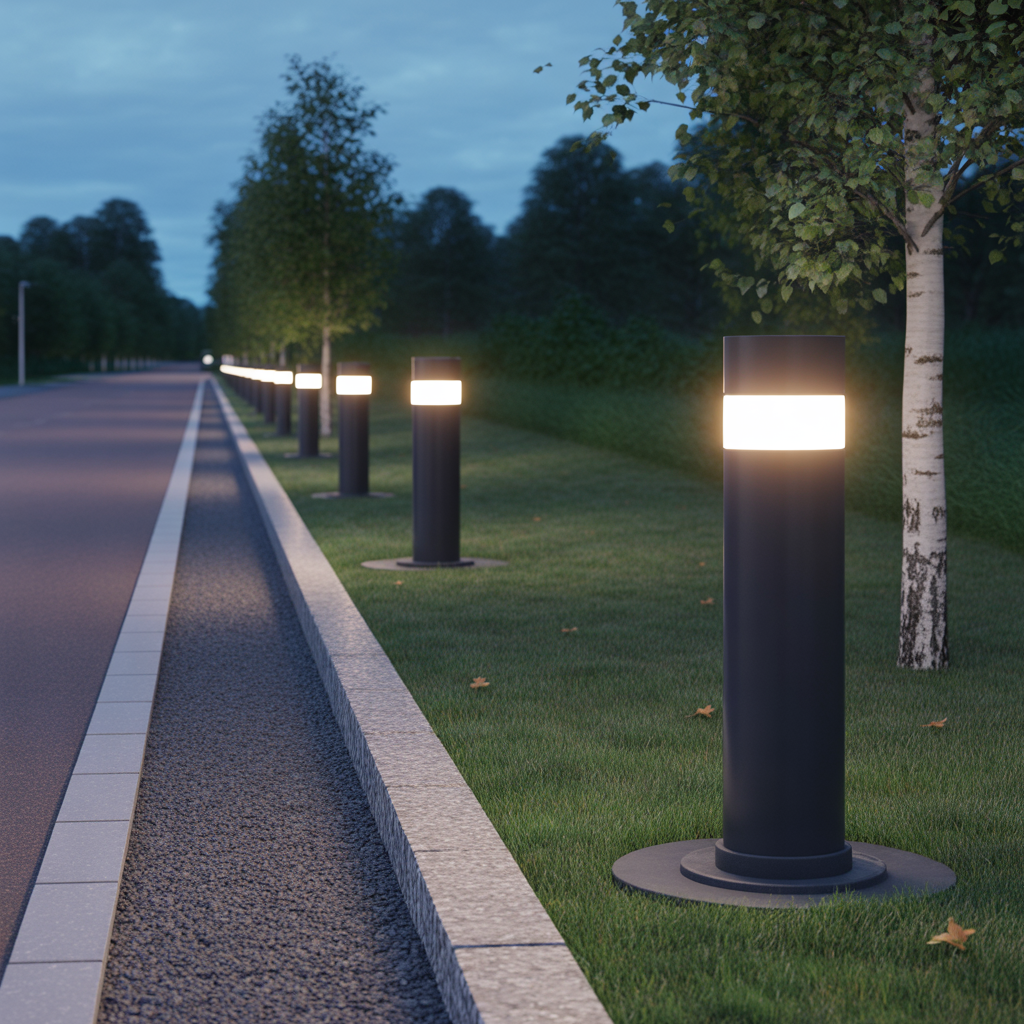

Projektet omfattade förläggning av markkabel och anslutning av utomhuspollare i Skillingaryd, Vaggeryd, Jönköpings län. Uppdraget inleddes med platsbesiktning, riskbedömning och ledningsanvisning för att fastställa befintliga ledningars läge och planera korrekt dragning. Vi mätte in sträckor, markerade passager och tog fram en tydlig produktionsplan för schaktdjup, korsningar och anslutningspunkter tillsammans med beställaren. Etablering och avspärrningar anpassades till gångflöden och infarter, och schakt utfördes maskinellt med handschakt i närhet av andra ledningar. I hårdgjorda ytor trycktes skyddsrör under infarter för att minimera påverkan. Eventuella nivåskillnader hanterades med rätt fall och dränerande bärlager för att undvika sättningar efter återställning.
Centralkabeln dimensionerades för belastning och längd samt säkrades i befintlig undercentral via egen grupp med jordfelsbrytarskydd. För markförlagd del användes halogenfri kraftkabel N1XV i kabelskyddsrör vid utsatta passager, lagd i sandbädd med minst 10 cm under och över kabeln och markeringsband ovanför enligt gängse branschpraxis. Avstånd till andra installationer hölls enligt regelverk och skarvar utfördes med krympskarvar godkända för mark. Pollarna förankrades på prefabricerade fundament i frostfritt läge där förhållandena krävde det, med justerbara bultinfästningar för rak linjering. Kopplingspunkter placerades i kapslade, vädertåliga dosor med dragavlastning och korrekt skyddsjordning. Anläggningen försågs med styrning via skymningsrelä i kombination med tidskanal så att driftstider kan optimeras efter säsong.
Kvalitetssäkringen följde kontrollplan med egenkontroller enligt Elsäkerhetsverkets krav och AMA. Innan spänningssättning genomfördes isolationsmätning, kontinuitetsprov av skyddsledare, slingimpedansmätning och funktionsprov av jordfelsbrytare. Efter montage provtändes samtliga armaturpunkter, luxnivåer bedömdes mot syftet och linjering finjusterades. Kabelstråk mättes in för relationshandlingar och all återfyllning gjordes i lager med dokumenterad komprimeringsgrad; slitlager och planteringsytor återställdes till ursprungligt skick. Vid överlämning gick vi igenom drift- och skötselinstruktioner, märkning och säkringsförteckning med beställaren, och ett komplett protokoll med foton och mätvärden arkiverades.
Låt oss se över din utemiljö och planera säker förläggning av markkabel med professionell anslutning av utomhuspollare – hör av dig så bokar vi ett platsbesök.
